Kuidas tuvastada PNP transistoreid?

PNP transistori põhistruktuur
PNP-transistor koosneb kahest p-tüüpi pooljuhtide materjalist, mis võidab N-tüüpi pooljuhtide materjali, ja selle struktuur on "PNP. Võrreldes NPN-transistoridega (NPN-i struktuur), PNP-transistoridel on" positiivse negatiivse positiivse "polalaarsus" PNP-transistorite põhikomponendid (B), emiteerid (B), emiteerid (B), emiteerivad (B), emiteerivad. P-tüüpi pooljuhtide materjalid, samas kui alus on N-tüüpi pooljuhtmaterjal.
PNP -transistoride sisevool genereerib peamiselt aukude, mitte vabade elektronide liikumine. Kui alus saab väikese voolu, kontrollib see voolu voogu emitteri ja koguja vahel, põhjustades voolu voolamise emitterilt kogujasse. PNP -transistori alus hoiab emitteri ja koguja suhtes alati negatiivset potentsiaali, mis on selle tööomaduste oluline näitaja.
PNP transistori omadused
Kandeomadused
PNP -transistoride kandjad on peamiselt augud, mis on teravas kontrastis NPN -transistoride vabade elektronkandjatega. Augud liiguvad P-tüüpi pooljuhtides, moodustades voolusid. PNP transistorites süstitakse emitteri augud aluse N-tüüpi piirkonda, kus need ühendavad elektronidega, et moodustada alusvool. Seejärel liiguvad ülejäänud augud koguja poole, moodustades koguja voolu.
Polaarsuse omadused
PNP -transistoride polaarsus on "positiivne negatiivne positiivne", mis tähendab, et normaaloludes on emitteri potentsiaal kõrgeim, kogujapotentsiaal on madalaim ning alusepotentsiaal on nende kahe vahel ja negatiivne. See polaarsusomadus muudab PNP transistoride ühenduse ja kasutamise vooluahelates, mis erinevad NPN -transistoridest.
Töörežiim
PNP -transistorid mängivad olulist rolli vooluringide võimendamisel, kontrollides emitteri ja koguja vahelist voolu amplifitseerimiseks väikese voolu. Lisaks kasutatakse PNP -transistore tavaliselt manustatud projektides lülititena ja neid kasutatakse ka PWM -signaalide genereerimiseks nende kiire lülitusomaduste tõttu. Sellistes rakendustes nagu mootori juhtimine kasutatakse PNP transistoreid ka voolu juhtimiseks ja täpse voolu regulatsiooni saavutamiseks.
Meetod PNP transistoride tuvastamiseks
Jälgige tihvti paigutust
PNP -transistoride tihvti paigutuse järjekord on tavaliselt "koguja aluse emitter" (CBE), mis erineb NPN -transistoride "emitter -aluse kogujast" (EBC) järjekorrast. Transistori tihvti paigutust jälgides saab selle esialgselt kindlaks määrata, kas see on PNP või NPN tüüp.
Test multimeetriga
Multimeetri kasutamine on tõhus meetod PNP transistoride tuvastamiseks. Asetage multimeeter dioodi testi režiimi. PNP -transistoride jaoks ühendage punane sond koguja ja musta sondiga alusega, et saada ettepoole suunatud dioodi juhtivuse pinge langus (umbes 0,6 kuni 0,7 volti). Seejärel liigutage must sond emitterisse ja tuleks saada ka edasise dioodi juhtivuse pinge langus. Kui testi tulemused on kooskõlas ootustega, on see PNP transistor.
Jälgige vooluskeemi
Ahelaskeemides on PNP -transistoride sümbol tavaliselt nool, mis osutab alusest kogujasse, mis erineb NPN -transistoride sümbolist, kus nool osutab alusele. Vaatledes sümboleid vooluahela diagrammil, saab transistori tüübi kindlaks teha.
Rakenduste praktiline testimine
Praktilistes vooluahelates on baasile negatiivse pinge rakendamine ja transistori teostamine ka PNP transistoride tuvastamise meetod. Kui transistor juhib, kui alusele rakendatakse negatiivset pinget, on see PNP tüüp.

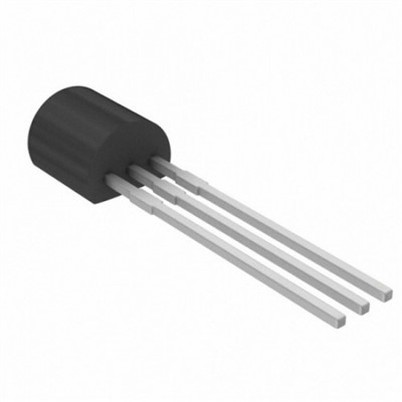

https://www.trrsemicon.com/transistor/transistor-npn-s8050-0-8a.html
